缺陷管道芳綸複合材料補強技術介紹

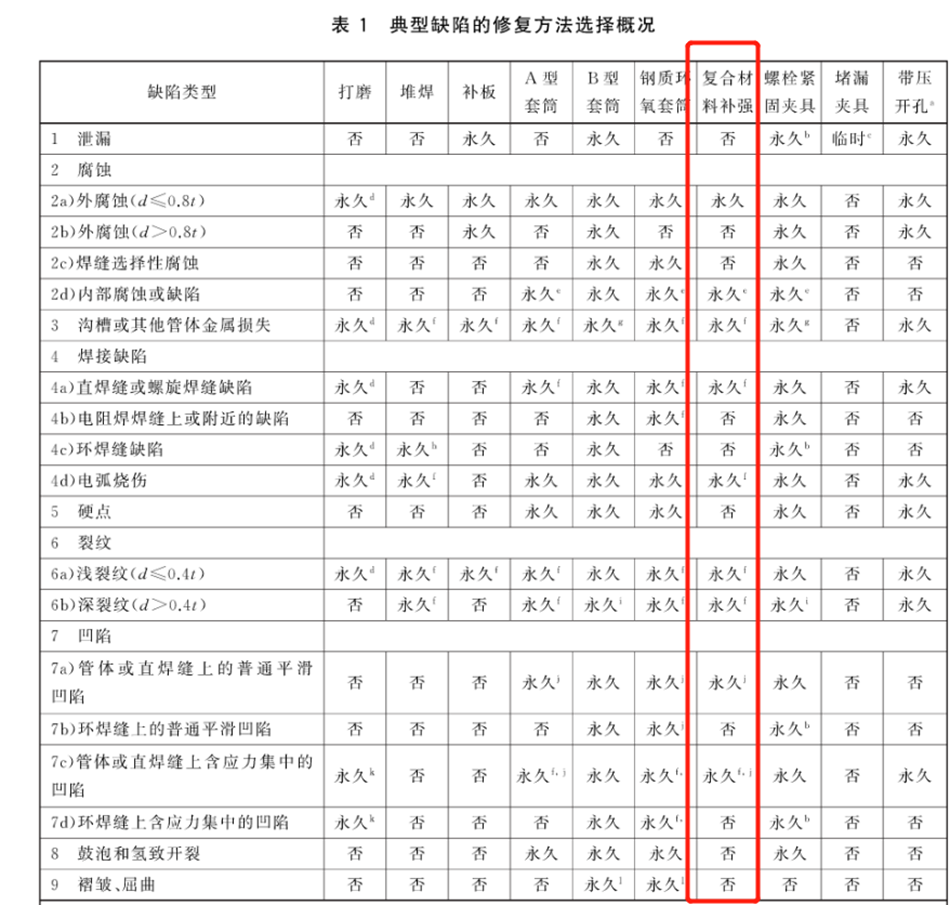

國標GB/T 36701-2018《埋地鋼製管道管體缺陷修復指南》中，有關複合材料的修復標準:

該工藝具有安全不動火、不損傷管道本體，適用於各類異型、變形管道，不受生產條件限制、修復時間短、操作快捷等特點。

適用範圍：管道的內外腐蝕、裂紋、焊縫缺陷、幾何缺陷的單點缺陷管道及整體管段的修復補強。

獨特的技術優勢:

1.質量保證：進口原材料，纖維編織方式獨特，質量可靠，保證修復後管道的安全性。

2.性能可靠：沒有碳纖維導電，玻璃纖維易老化、易疲勞的缺陷，性能穩定，安全可靠。

3.應用廣泛：在國家油氣管道領域有大量的應用，水下、陸上管道均有專門的修復產品。

4.專業設計：擁有的專業設計軟件，保證修復後管道的可靠性。

5.檢測嚴格：修復技術經過了用戶管道現場的長期驗證及第三方檢測機構的嚴格檢測。

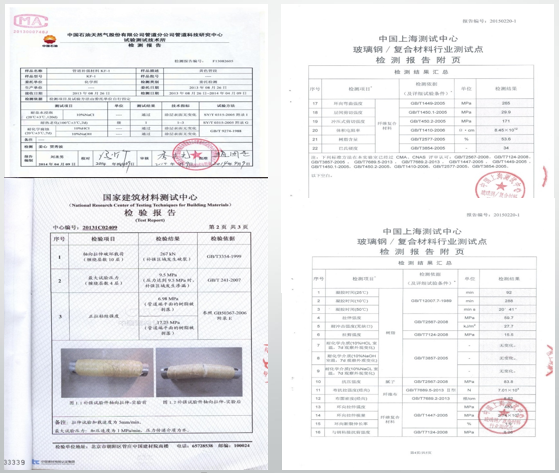

檢驗與測試報告

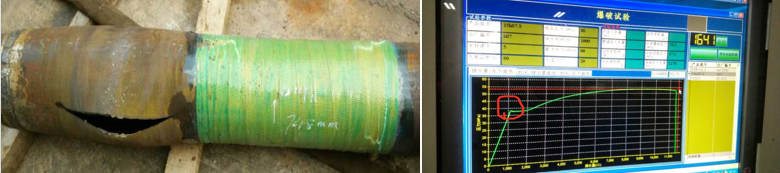

補強管道的爆破試驗：

中國船級社（CCS）及上海玻璃鋼研究院對芳綸纖維的性能做了多項實驗，其中的爆破實驗，是在模擬管件上做了一個70%凹槽型的缺陷，之後用芳綸纖維高強度管道補強套具對其進行補強，最後對其進行爆破實驗，最終打壓到53.3Mpa，管件原完好區域破裂，補強的部位完好無損。

管道在紅色區域（37.2Mpa）時發生屈服，紅色區域以下屬於彈性變化。

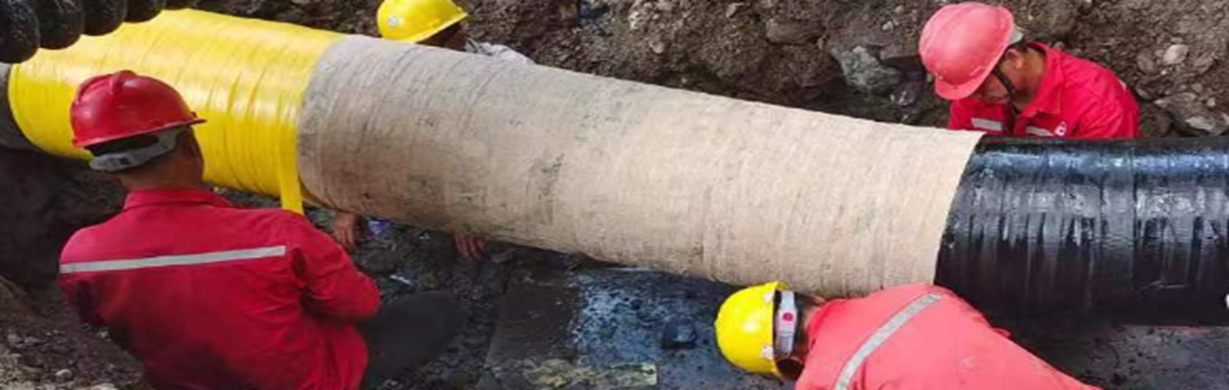

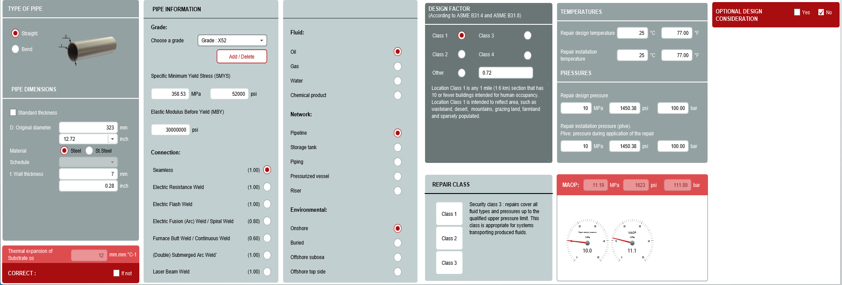

直管段補強修復設計：

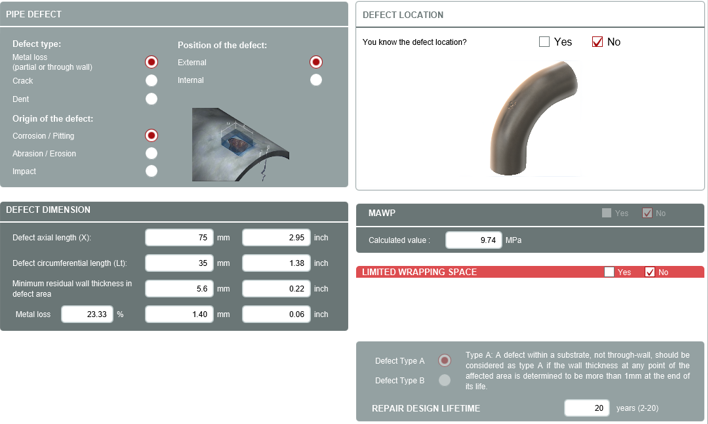

異形管件補強修復設計：

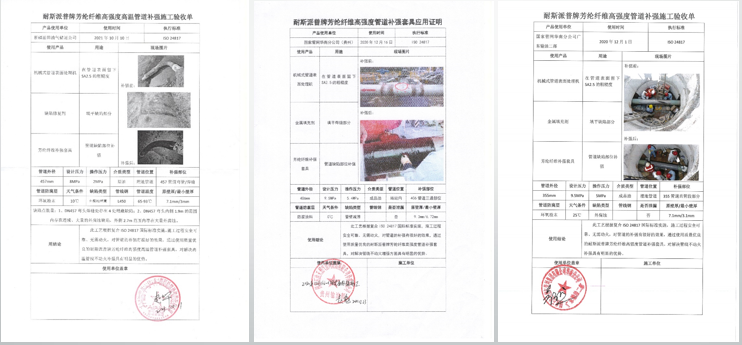

補強應用證明：
