 國內長輸天然氣管道因環焊縫缺陷引起的事故案例不斷增加，面對環焊縫裂紋日益增高的風險，我們給出最新技術：高清幾何變形+超高清漏磁檢測，作爲組合解決方案。主要特點如下：

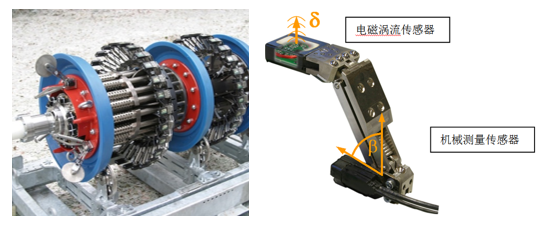

一、 高清幾何檢測器採用雙環交錯探頭排布，並在機械臂測量的基礎上配備電磁渦流探頭，電磁渦流（IEC）探頭對管道內壁缺陷極其敏感，突出優點爲不受探頭提離的影響，可以精確的檢測環焊縫處錯邊及餘高的高度，並對漏磁檢測器探頭由於環焊縫處管道壁不平整而造成的精度下降進行完美補充。

二、 超高清漏磁檢測器採用雙環探頭結構，探頭數量及採樣間隔均大幅提高，可以更有效的提高缺陷量化精度。周向檢測精度爲1.6mm（其它廠商漏磁檢測器爲4-6mm），軸向檢測精度爲1.0mm，是目前世界上精度最高的漏磁檢測設備。可發現、識別環焊縫缺陷，並給出環焊縫缺陷的尺寸、深度，同時可以識別到環焊縫開口裂紋。

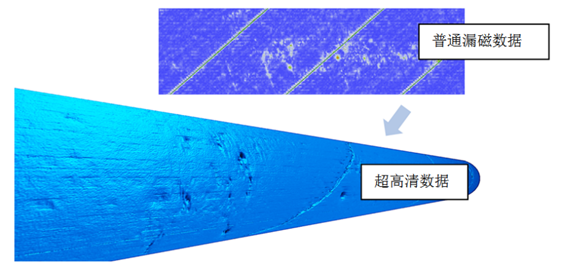

三、 超高清漏磁檢測器開創性的將“二維數據信號”升級爲“三維數據信號”，數據量也爲常規漏磁檢測的5-10倍。缺陷的位置和大小更形象化（類似於激光掃描），可更直接的對缺陷進行評估。

四、 陝京三線永清站-西沙屯段管道實施渦流幾何及超高清漏磁檢測，旨在識別該段管道沿線環焊縫錯邊、開口裂紋缺陷。

1.       渦流幾何內檢測器長1970mm採用可變式機械結構設計，可通過最小彎頭半徑爲1.5D，最小通過內徑爲875mm，保證檢測器遇到幾何缺陷時能夠順利通過。

1)      渦流幾何檢測器能夠檢測識別常規幾何檢測器無法檢測的錯邊缺陷；

2)      渦流幾何檢測器對錯邊缺陷的分析量化與缺陷真實數值接近，可信度較高；

3)      能夠爲管道完整性維護提供可靠的技術支持，建議在進行管道缺陷治理，完善管道安全管理工作中使用。

2.       陝京三線永清-西沙屯段管道於2019年實施了普通幾何和三軸高清漏磁檢測，2020年進行了高清渦流幾何和三軸超高清漏磁檢測，內檢測結果對比詳情如下：

本次高清渦流幾何和超高清漏磁檢測數據採集量遠高於上次常規幾何和漏磁內檢測，超高清漏磁檢測記錄數據量1.8TB，是常規高清漏磁記錄數據量的15倍。

優勢：

1)      超高清漏磁檢測可檢測金屬損失缺陷，並識別區分腐蝕和製造缺陷；

2)      超高清漏磁檢測可大幅提高環焊縫異常的檢測和識別率；

3)      超高清漏磁檢測對環焊縫異常分級更加準確。

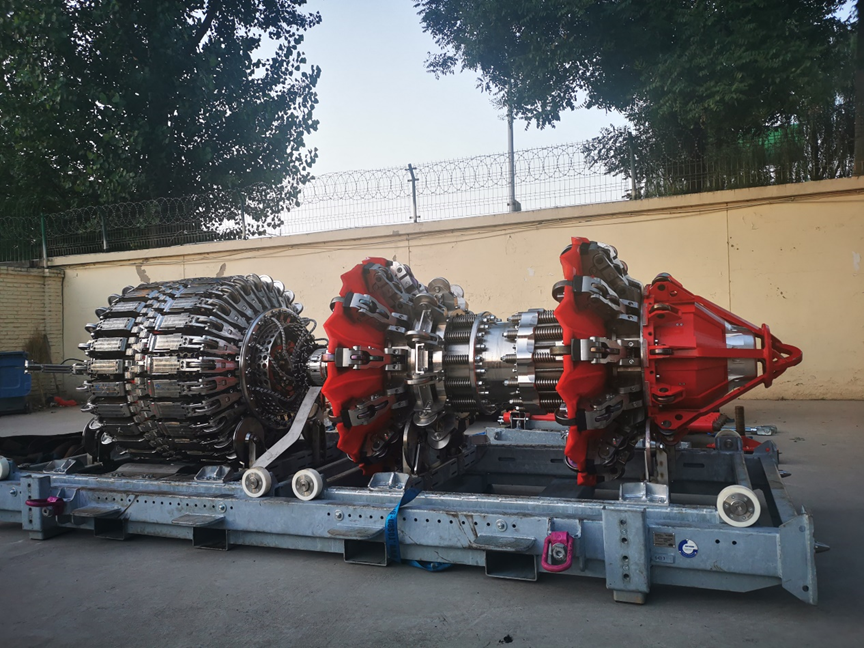

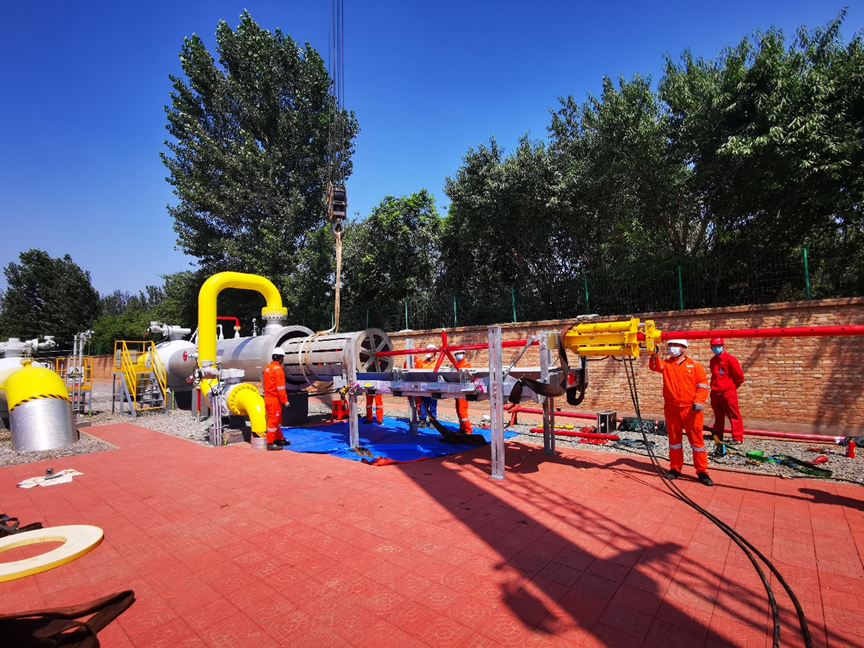

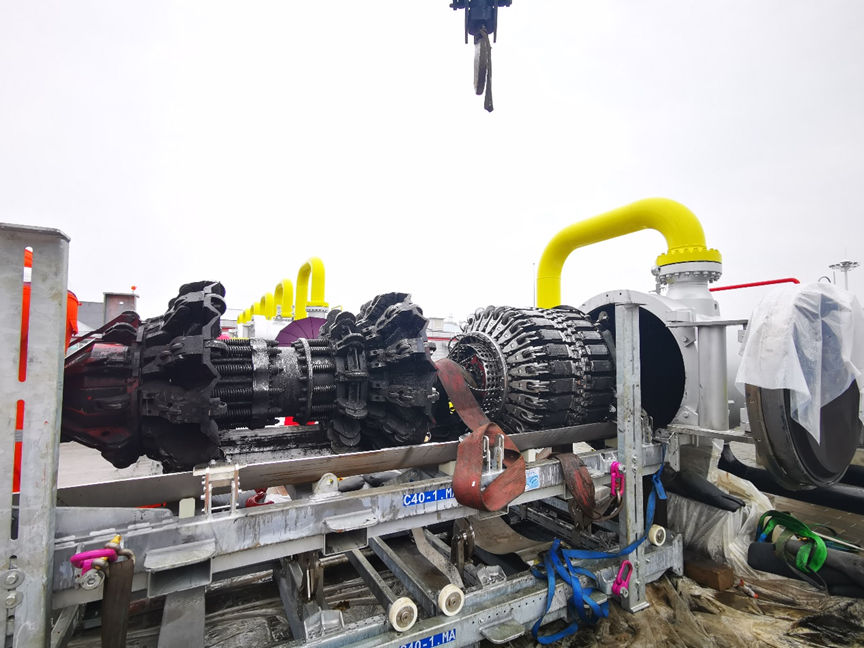

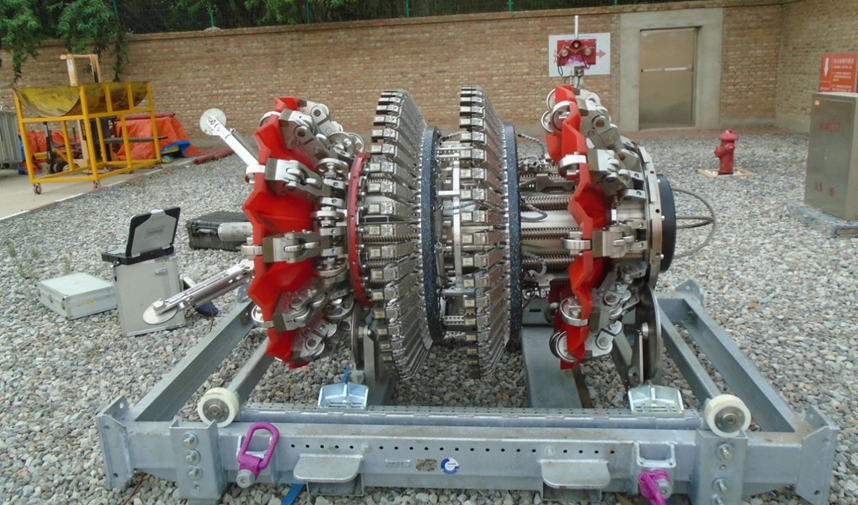

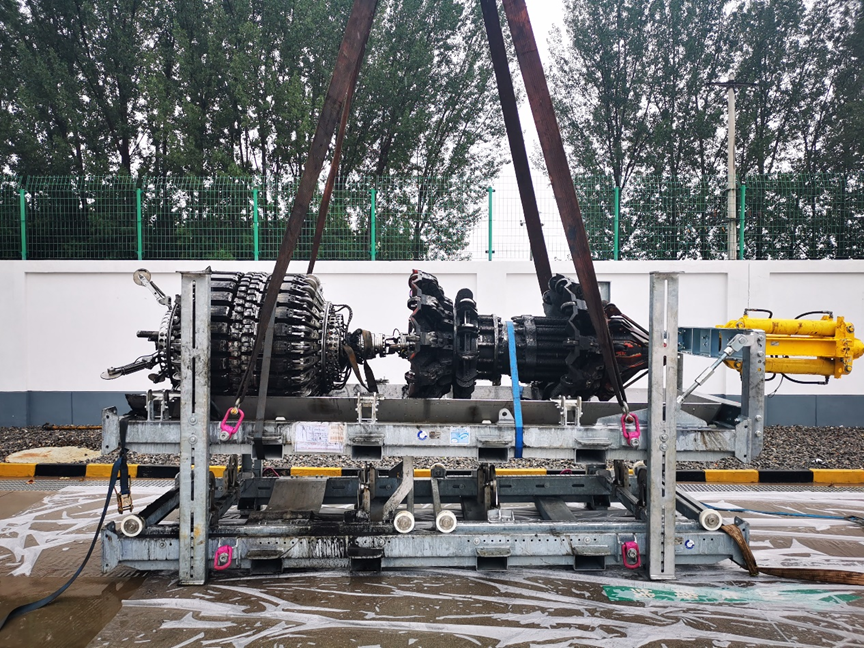

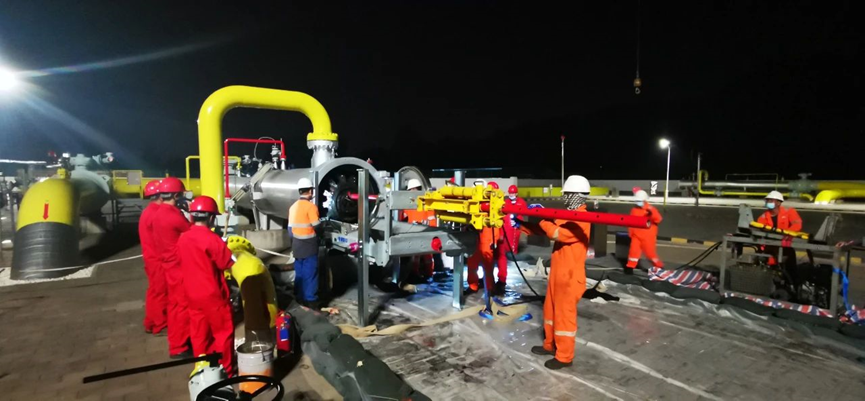

部分現場作業圖：
