   2022年6月16日，我司成功完成中俄東線北段五大連池-明水段管道內檢測作業。中俄東線天然氣管道從黑龍江省黑河市入境，途經黑龍江、吉林、內蒙古、遼寧、河北、天津、山東、江蘇、上海9個省、市、自治區，全長5111公里，全線分北段、中段和南段，是目前亞洲大口徑（Φ1422mm）、高壓力的長距離天然氣輸送管道，也是我國能源領域的重大國際合作項目。
   中俄東線北段（黑河-肇源段）幹線天然氣管道起自黑龍江省黑河市黑河首站，止於大慶市肇源縣肇源分輸壓氣站。 黑河-肇源段全長579km，管徑Φ1422mm，採用X80管材，設計壓力12MPa，主要壁厚爲21.4/25.7/30.8mm，設計輸量爲380×108Nm3/a。共設置工藝站場5座，分別爲黑河首站（具備增壓功能）、五大連池分輸壓氣站、明水分輸壓氣站、大慶分輸站、肇源分輸壓氣站。幹線共設置24座線路截斷閥室，其中A類監控閥室3座，B類監控閥室7座，監視閥室14座。

中俄東線天然氣管道內檢測分爲三段：黑河站-五大連池站193.6公里、五大連池站-明水站189.2公里、明水站-肇源站196.3公里，共計579公里，作業內容包括：收發泡沫清管、機械測徑清管、機械磁力尼龍刷清管、高清幾何檢測、高清漏磁檢測五個環節。

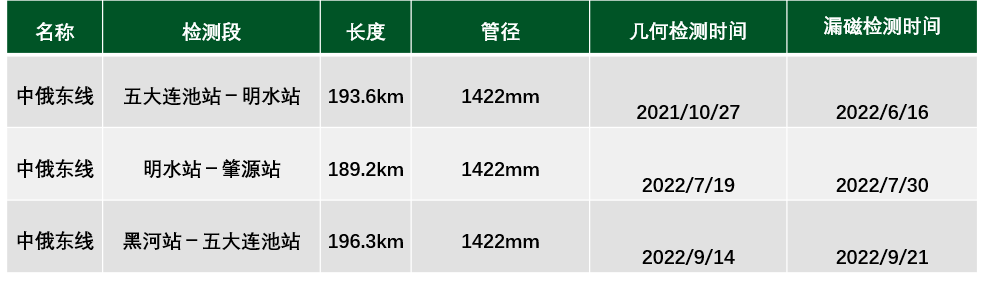

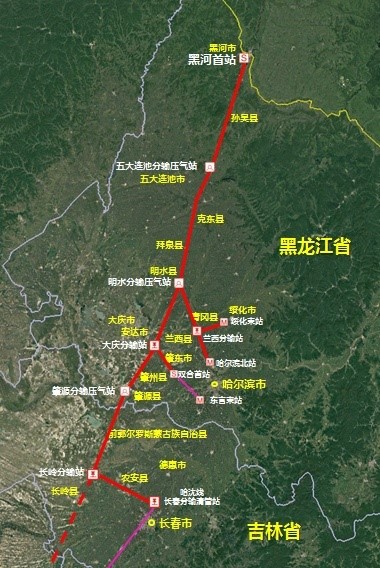

以下爲管線整體分佈圖及管段信息

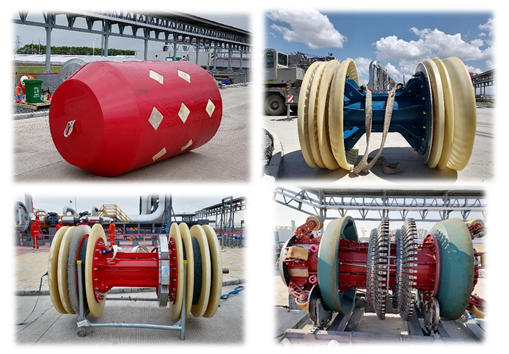

本次內檢測工作共分5個步驟：

1、泡沫清管器（初步探測管道通過性）

2、機械測徑清管器（探測管道變形及通過性情況

3、機械磁力尼龍刷清管器（清潔管道，吸附鐵磁性雜質）

4、高清幾何檢測器（檢測管道變形（凹陷，凸起等）

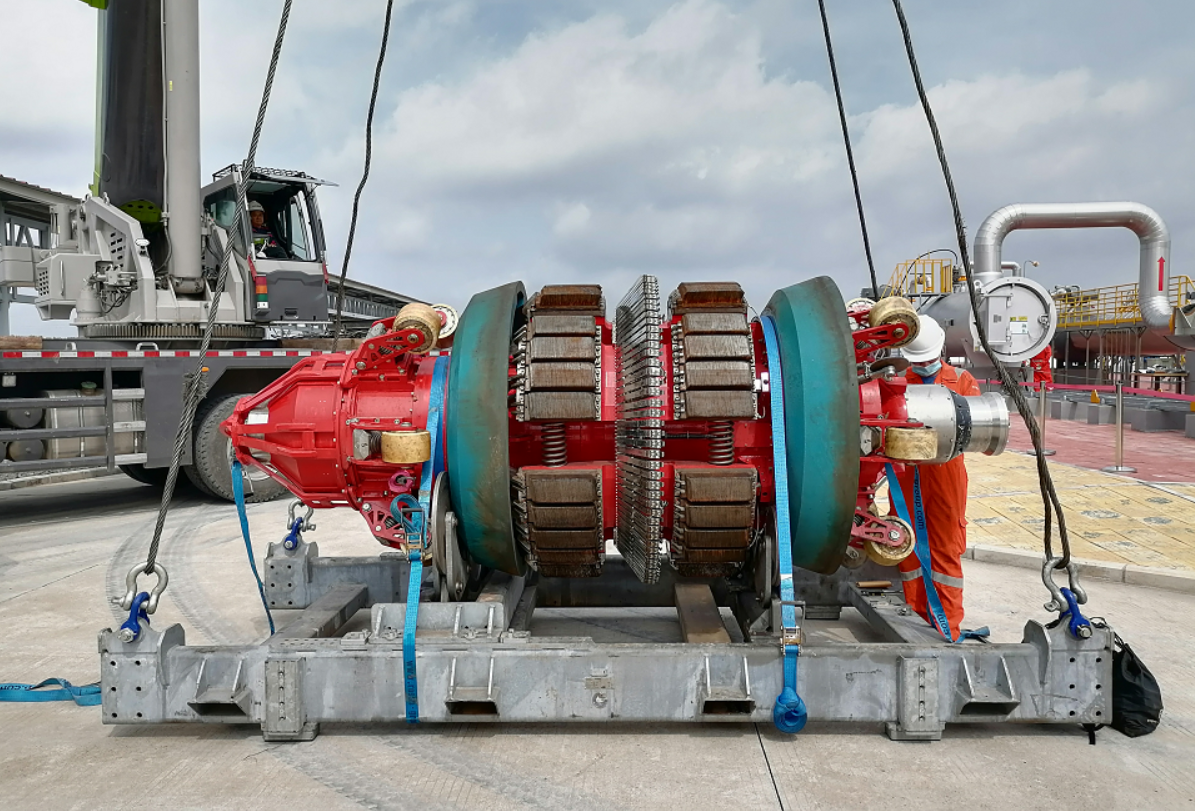

5、高清漏磁檢測器（檢測管道腐蝕，機械損傷等金屬損失異常）

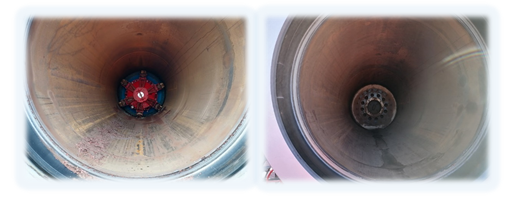

管道內清除雜質情況：

由於本段管道由內塗層塗敷，管道整體清潔度情況較好。清管器、檢測器在如此長距離運行後磨損較輕，未發生明顯偏磨等現場。收球筒內收集到的雜質類型主要爲：粉塵類雜質，在客觀條件上大大提高了檢測器的檢測精度。

2022年5月-10月，我司對中俄東線56寸天然氣管道北段，黑河-五大連池，五大連池-明水，明水-肇源開展內檢測工作，作業前夕公司高度重視，多次派遣專業技術人員對施工現場進行調研分析，最終制定了切實可行的計劃，施工期間所由於疫情影響，公司加派一倍人力，調動所有資源進行跟球，埋盒作業，確保檢測前完成所有準備工作，順利完成檢測作業。

本次中俄東線內檢測作業的順利實施，在亞洲屬於首次，也是我國第一次運用大口徑的清管器和檢測器，順利完成檢測工作，對於我國內檢測施工作業具有里程碑的意義，同時積累了大量的大口徑施工經驗，爲後續3段的內檢測作業打下堅實的基礎。

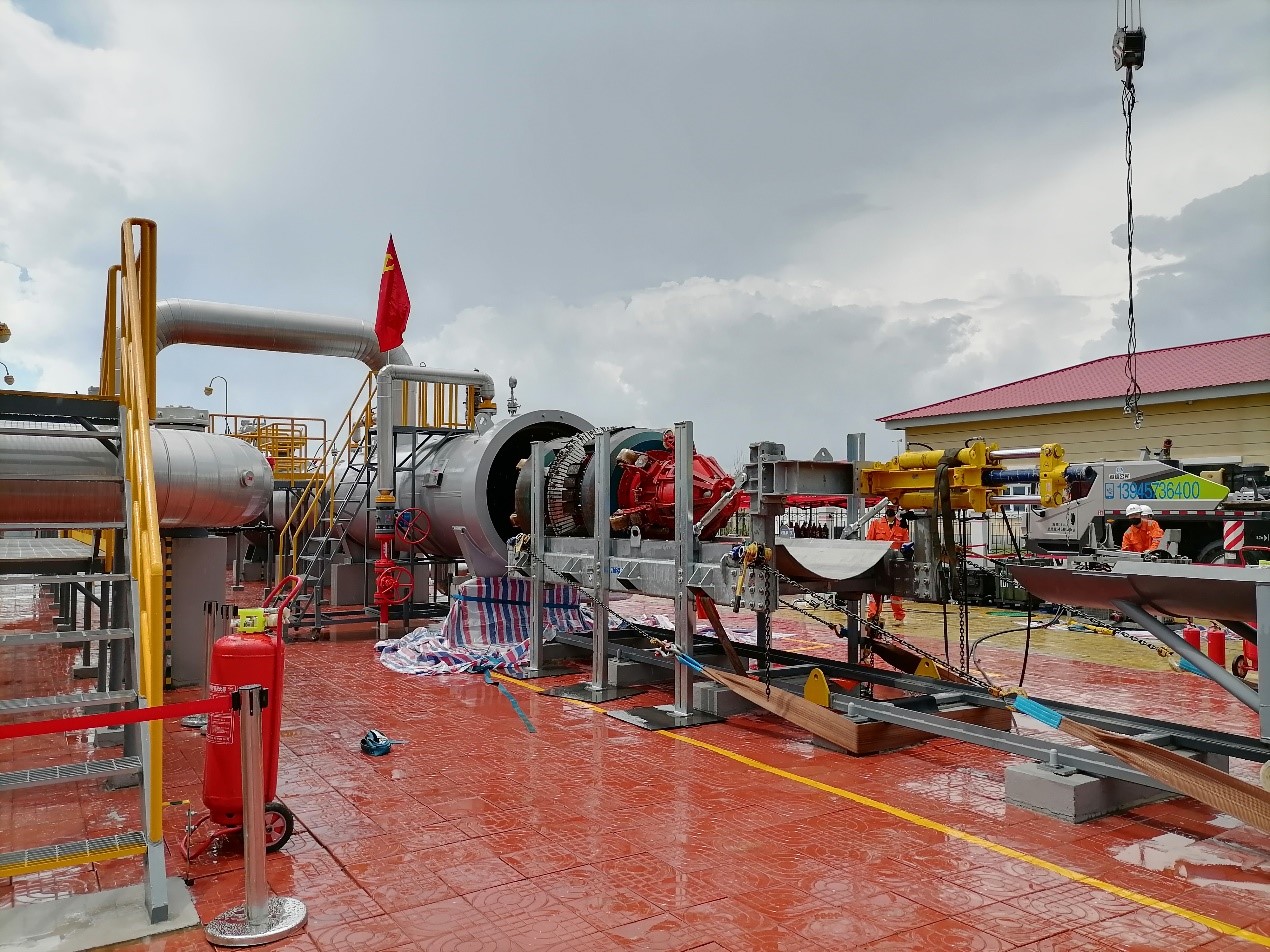

部分現場作業圖
